主要技術特性
根據IEC: 60871-1:1997的推薦，我們承諾歐高的產品：
-
在每24小時內，可以承受10%的過電壓達12小時；30% (1,3xIn)的連續過流能力（在考慮上面所說明的過載能力時，應該要特別注意到電網中電壓的波動和諧波的存在）；
-
用于浸漬的溶液是SAS-40E 和M/DBT，電容器油是可降解、非氯化(非多氯聯苯)的，有較強的承受局部放電的能力；
-
電容器配有內部放電電阻，用來在10分鐘內將剩余電壓峰值Ö2 ·Un減小到75 V，這符合IEC的標準。
在一旦出現短路電流或過電流的情況下，電容器中每一個單相單元內所配的內部熔斷器會將此單元從線路中斷開，而電容器會在少一個單元的情況下繼續工作。如果在串聯組中一個單元發生故障，而此時電流為零(電壓高)時，此單元的的熔斷器就會受到此組中其他并聯單元的放電電流的沖擊而熔斷。大多數情況下，熔斷器都是在此狀態下發生動作的。但是如果電容器單元發生異常時電流在峰值(電壓為零)，系統中所有的電容器的電流都將流過這個故障單元，則熔斷器動作是因?yàn)樗?jīng)受不起如此高的過電流。
一個單元的損失只輕微減少了整個電容器的輸出功率，也就是它正常輸出功率的2-4%。電容器仍能正常工作,這樣一來，延長電容器的使用壽命。出現故障的單元可以在下次維修檢查時，進行故障檢查并采取糾正措施。
所有以上優異的性能來源于新技術在電容器領域和研發中的應用,同時也使我們的產品能夠以可靠、穩定的性能通過實驗室嚴酷的測試。
常用型號和規格：
|
電容型號
|
輸入容量(Kvar)
|
額定電壓(KV)
|
脈沖電壓BIL(KV)
|
|

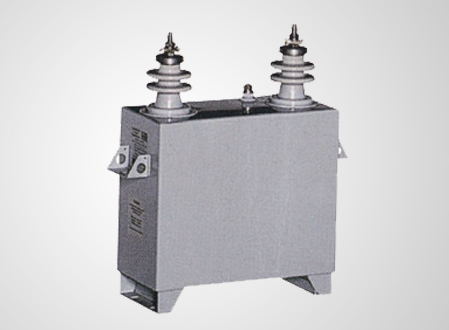

單相電容
|
|
|
|
|
EHEF150-6.3-1P
|
150
|
6.3
|
20/60
|
|
EHEF200-6.3-1P
|
200
|
6.3
|
20/60
|
|
EHEF250-6.3-1P
|
250
|
6.3
|
20/60
|
|
EHEF300-6.3-1P
|
300
|
6.3
|
20/60
|
|
EHEF400-6.3-1P
|
400
|
6.3
|
20/60
|
|
EHEF500-6.3-1P
|
500
|
6.3
|
20/60
|
|
|
|
|
|
|
EHEF150-7.2-1P
|
150
|
7.2
|
28/75
|
|
EHEF200-7.2-1P
|
200
|
7.2
|
28/75
|
|
EHEF250-7.2-1P
|
250
|
7.2
|
28/75
|
|
EHEF300-7.2-1P
|
300
|
7.2
|
28/75
|
|
EHEF400-7.2-1P
|
400
|
7.2
|
28/75
|
|
EHEF500-7.2-1P
|
500
|
7.2
|
28/75
|
|
|
|
|
|
|
EHEF150-12-1P
|
150
|
12
|
28/75
|
|
EHEF200-12-1P
|
200
|
12
|
28/75
|
|
EHEF250-12-1P
|
250
|
12
|
28/75
|
|
EHEF300-12-1P
|
300
|
12
|
28/75
|
|
EHEF400-12-1P
|
400
|
12
|
28/75
|
|
EHEF500-12-1P
|
500
|
12
|
28/75
|
|
|
|
|
|
|
三相電容
|
|
|
|
|
EHEF150-7.2-3P
|
150
|
7.2
|
20/60
|
|
EHEF200-7.2-3P
|
200
|
7.2
|
20/60
|
|
EHEF250-7.2-3P
|
250
|
7.2
|
20/60
|
|
EHEF300-7.2-3P
|
300
|
7.2
|
20/60
|
|
EHEF400-7.2-3P
|
400
|
7.2
|
20/60
|
|
EHEF500-7.2-3P
|
500
|
7.2
|
20/60
|
|
|
|
|
|
|
EHEF150-12-1P
|
150
|
12
|
28/75
|
|
EHEF200-12-1P
|
200
|
12
|
28/75
|
|
EHEF250-12-1P
|
250
|
12
|
28/75
|
|
EHEF300-12-1P
|
300
|
12
|
28/75
|
|
EHEF400-12-1P
|
400
|
12
|
28/75
|
|
EHEF500-12-1P
|
500
|
12
|
28/75
|
* 其他電壓等級和容量的產品，請咨詢我司相關人員。
結構
一個電容器內部結構包含有一組適當功率容量的單相電容器單元。許多電容器單元串-并聯在一起,就組成了不同設計容量和額定電壓的電容器。一定數量的電容器單元串聯在一起就決定了電容器的額定電壓，一定數量的電容器單元并聯在一起就決定了電容器的額定功率(KVar)。電容器是采用”全膜”技術制造的，電容器單元被低損耗的聚丙烯薄膜和鋁箔包裹起來。這種技術代替了以前的”紙膜”(混合絕緣),使電容器的損耗顯著降低。電容器的損耗低至0,15W/KVar，同時也避免了在發生內部短路時,電容器的外殼發生破裂和爆炸的危險。在傳統的電容器中，紙介質常常會產生過多氣體，從而造成電容器內部壓力上升到一個危險水平。
聚丙烯膜表面是粗糙(模糊)的，可以使油在浸漬階段更快、更有效滲入到內部膜和箔片層,這大大減少了生產時間。
單元內的鋁箔邊沿由激光切割而成，因而很光滑而沒有尖利點（常在刀片切割的箔邊出現）。因此邊沿的電場強度減小從而提高了電暈端口的電壓水平。使電容器有較好的經受過電壓和瞬變的能力。
