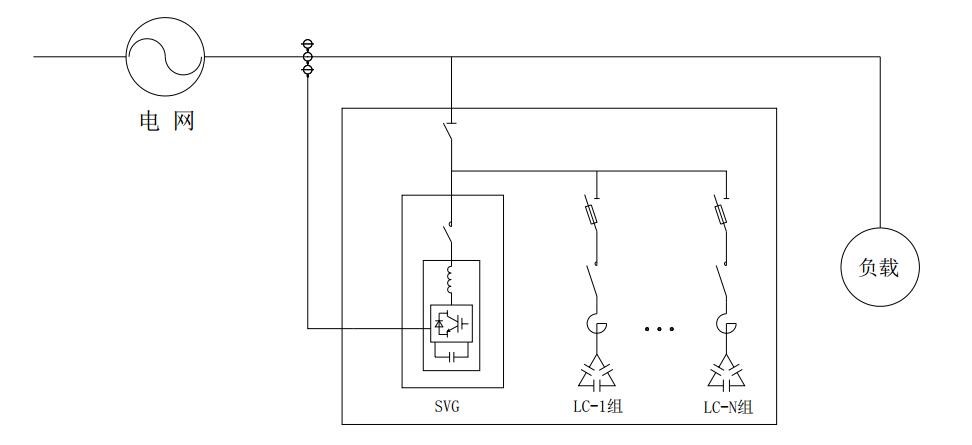

ESVG系列為歐高新推出的高效混合無功補償系統。其中SVG部分采用有源濾波模塊進行感性/容性動態無功補償,濾波電容器+濾波電抗器采用晶閘管或復合開關投切,SVG部分及TSLC回路采用綜合控制系統控制投切。如SVG模塊發生故障,TSLC部分可以獨立運行。
補償容量
型號
SVG
25Kvar
LC組件數
50Kvar LC組件數
尺寸
(Kvar)
模塊數
mm
160
ESVG10-4W5-260-400
×1
×2
1000× 1000× 2200
210
×3
260
×4
310
ESVG10-4W5-310-400
×5
360
ESVG10-4W5-360-400
×6
410
ESVG10-4W5-410-400
×7
460
×8
2面柜
…
710
×13
760
×14
注:其它規格可定制。
類別
單位
ESVG系列(Kvar)
LC無功補償參數
補償模式
三相共補
電容器額定電壓
VAC
480
電抗率
7%(14%可訂制)
投切開關
復合開關
SVG模塊參數
工作電壓
400±15%
電網頻率
Hz
50±10%
連接方式
三相四線
單模塊補償容量
Kvar
35
瞬時響應時間
ms
<1
補償范圍
容性感性無功連續動態跟蹤補償
濾波范圍
3、5、7、9、11、13次
開關頻率
20K
噪聲
dB
<60
通訊接口
RS485
通訊協議
Modbus協議
SVG模塊尺寸
500*650*290(寬*深*高)
模塊凈重
kg
60
顏色
RAL7036 (鉑灰色)
工作溫度
℃
+0~+50
相對濕度
%
<95,無凝露
運行高度
m
<2000
測量顯示
顯示功能
7英寸彩色觸控屏
顯示內容
顯示電壓,電流的有效值,電流總諧波畸變率THD(I)和電壓總諧波畸變率THD(U)的百分比。有功功率,無功功率,視在功率,功率因數,欠壓報警,過壓報警,缺相報警,過流報警,溫度報警,歷史記錄等。
參考標準
諧波參考標準
EN61000-3-4、IEEE519-1992
設計參考標準
EN60146
安全標準
EN50178
電磁兼容性
EN55011,EN50081-2,EN61000-4-2,EN61000-4-6,EN61000-4-3,EN61000-4-4,EN61000-4-5,EN61000-6-2
